系統組成

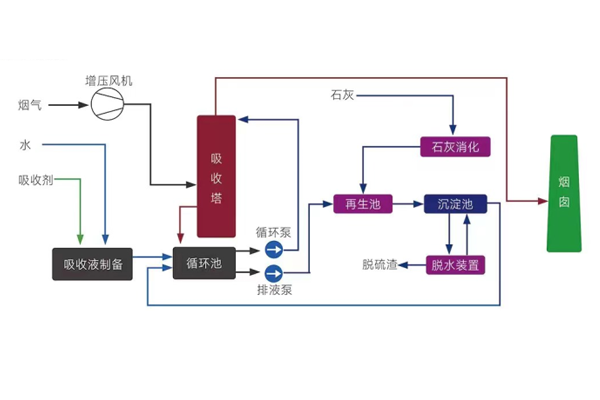

鈉鈣雙堿法脫硫系統由吸收液制備系統、吸收塔、吸收液循環系統、吸收液再生系統、脫硫副產物處理系統、電氣控制和在線監測系統等構成。詳見工藝流程圖。
工藝流程
煙氣經增壓風機進入吸收塔，與來自循環泵送入的吸收液接觸并被除去SO2。被洗滌后的煙氣經塔內除霧器除霧后進入煙肉外排，出吸收塔的吸收液返回循環池循環使用。當循環池內吸收液的PH值降低至設定值時，排液泵自動啟動。將需再牛的吸收液泵入再生池進行再生(使用石灰漿液再生)，然后進入沉淀池進行沉淀，沉淀池的上清液返回循環池。沉淀池的沉渣( 硫酸鈣及亞硫酸鈣)進入脫水裝置，脫水裝置形成的(濕)固態物即為脫硫渣，定期外排脫水裝置脫出的水返回沉淀池。運行過程中，應定期向循環池中加入新鮮的吸收液，以補充吸收液中所含的鈉堿量。
日本三菱化工(青島)-脫硫塔施工現場
主要特點
- 工藝成熟，運行可靠，投資低。
- 鈉基吸收速率高，液氣比低，脫硫效率可達90%。
- 吸收液中鈉基利用鈣基置換后可反復利用，運行費用較鈉堿法低。
- 出吸收塔的煙氣濕度較大，有腐蝕性，吸收塔及其以后的設備、管道、煙囪等均需進行防腐處理。
